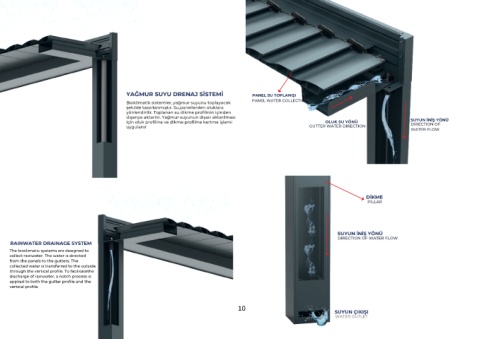

YAĞMUR SUYU DRENAJ SİSTEMİ PANEL SU TOPLANIŞI
B okl mat k s stemler, yağmur suyunu toplayacak PANEL WATER COLLECTION
şek lde tasarlanmıştır. Su,panellerden oluklara
yönlend r l r. Toplanan su d kme prof l n n ç nden
dışarıya aktarılır. Yağmur suyunun dışarı aktarılması
ç n oluk prof l ne ve d kme prof l ne kertme şlem OLUK SU YÖNÜ SUYUN İNİŞ YÖNÜ
DIRECTION OF
uygulanır GUTTER WATER DIRECTION
WATER FLOW
DİKME
PILLAR
SUYUN İNİŞ YÖNÜ
DIRECTION OF WATER FLOW
RAINWATER DRAINAGE SYSTEM
The bıoclımatıc systems are desıgned to
collect raınwater. The water ıs dırected
from the panels to the gutters. The
collected water ıs transferred to the outsıde
through the vertıcal profıle. To facılıtatethe
dıscharge of raınwater, a notch process ıs
applıed to both the gutter profıle and the
vertıcal profıle.
10
SUYUN ÇIKIŞI
WATER OUTLET
